CP 601S

Navigace

Obsah

Těsnění prostupů nehořlavého potrubí

skrze požárně dělicí konstrukci

CP 601S Elastický protipožární tmel

Certifikát AO 204 č. 080-001219 ze dne 30. 6. 2003

Certifikát TSÚS č. A8.1/01/1389/1/C/C04 zo dňa 20. 12. 2001

DIN 4102 T.2, BS 476

Oblasti použití

■ Prostupy nehořlavého potrubí.

■ Utěsnění dilatačních a konstrukčních spár v požárně dělicích konstrukcích.

■ Zasklívání.

■ Styčné spáry sádrokartonových konstrukcí.

■ Vhodné podkladové materiály jako beton, kov, zdivo, sklo, sádrokarton

atd.

Nepoužívat na

■ Prostupy plastových a kovových trubek s hořlavou izolací, kde ji

nelze odstranit (např. chlazení).

■ Prostupy kabelů.

■ Místa vystavená trvalému tlaku vody.

■ Asfalt, přírodní i umělý kámen, podklad vystavený silnému mechanickému

namáhání (např. nezakryté spáry v podlahách).

Bezpečnostní opatření

■ Uchovávejte mimo dosah dětí.

■ Uchovávejte odděleně od potravin.

■ Při styku s očima nebo pokožkou důkladně opláchněte vodou.

■ Jestliže přetrvává dráždění a jiné symptomy, vyhledejte lékaře.

■ Dodržujte bezpečnostní pokyny Hilti.

Technické údaje

CP 601S elastický protipožární tmel

(při optimálních podmínkách 23°C a 50% vlhkosti)

Stupeň hořlavosti ČSN/STN 730862	B
Chemický základ	silikon
Barva	bílá, šedá
Objemová hmotnost	cca 1,3 g/cm3
Doba vytvoření povlaku	cca 15 min.
Teplota při zpracování	+5°C až +40°C
Doba tvrzení	2 mm/3 dny
Pevnost v tahu (modul pružnosti) 100%	cca 0,60 N/mm2
Schopnost pohybu spáry	cca 25%
Šířka spáry	5 až 100 mm
Doba skladovatelnosti (při 20°C a uložení na suchém místě)	chránit před mrazem 12 měsíců
Teplotní odolnost	-30 až +160°C

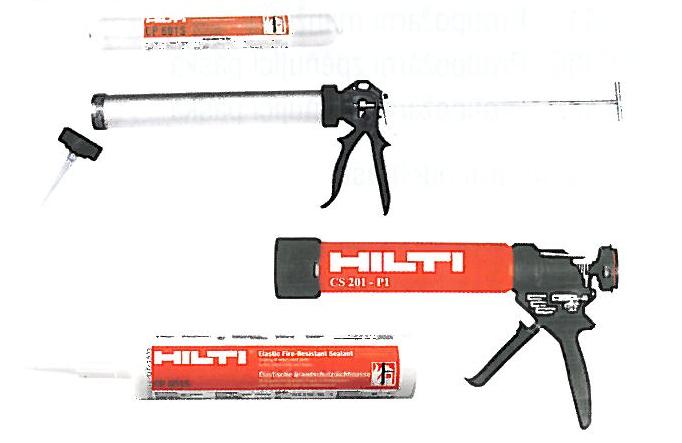

Výrobní program CP 601S

Popis	označení	Číslo výrobku
Ruční vytlačovací přístroj	CP 201-P1	225555/2
Elastický protipožární tmel bílý 310 ml	CP 601S	310633/3
Ruční vytlačovací přístroj na eko balení	CS 270-P1	89160
Elastický protipožární tmel bílý 600 ml	CP 601S	310637/4

Doporučení pro montáž ucpávky v souladu se ZP 7/92

	Požární odolnost EL 180 min	Stěna (mm)	Strop (mm)
a	Šířka spáry min. Šířka spáry max.
b	Hloubka vyplnění min. Hloubka vyplnění max.
c	Min. tloušťka stěny/stropu
f e	Protipožární elastický tmel Hilti CP 601S Minerální plsť 80 – 100 kg/m3 Stupeň hořlavosti A nebo B, bod tavení přes 1000°C Beton zdivo, sádrokarton, pórobeton

Postup montáže

Postup montáže

■ Vyčistěte spáru okolo potrubí. Okraje spáry musí být v dobrém

stavu, suché bez prachu a mastnoty.

■ CP 601S přilne k většině materiálů (beton, zdivo, sklo, kov atd.) bez

použití podkladového nátěru (primeru). Na porézní materiál se doporučuje

používat podkladový nátěr.

■ Vložte výplňový materiál (minerál. plsť) a nechte dostatečnou hloubku

ve spáře pro vyplnění tmelem (min. 6 mm).

■ Naneste protipožární tmel z obou stran spáry. U stropní konstrukce

stačí aplikovat vrstvu CP 601S pouze shora. Doporučuje se používat

ruční dávkovač (např. Hilti CS 201-P1).

■ Vyhlaďte tmel. Použijte mýdlovou vodu a pečlivě uhlaďte prstem

nebo úzkou špachtlí, aby se získal konkávní povrch. Doba pro zpracování

tmelu CP 601S je 10 až 30 minut.

■ Dokončenou ucpávku nechte 48 hod. v klidu (doba vytvrzení).

Ucpávka kovových trubek bez vnější izolace zajišťuje pouze celistvost

utěsnění, v případě, že má být zajištěna i izolační schopnost,

opatřete trubky izolací z minerální plsti do vzdálenosti 500 mm od

prostupu (na obě strany). Izolaci fixujte nehořlavým materiálem

(drát, kov. stahov. pásky).

■ Zkontrolujte, zda provedení ucpávky odpovídá schválenému doporučení

pro montáž.

■ Prostup by měl být označen identifikačním štítkem. Štítek umístěte

viditelně vedle ucpávky.

Spotřeba CP 601S pro prostupy kovových trubek v kusech, kartuší

310 ml, při hloubce vyplnění 10 mm pro jednostranné těsnění spáry

Velikost otvoru (mm)	Vnější průměr potrubí (mm)
	20	32	50	82	100
40	0,03
52	0,05	0,04
67	0,1	0,07
82		0,13	0,08
107			0,15	0,09
132				0,12	0,12
150					0,24
